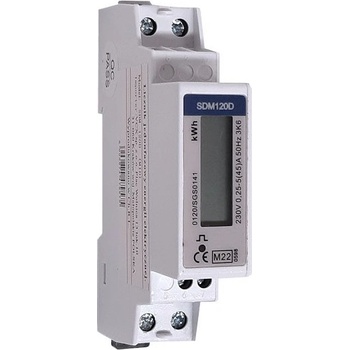

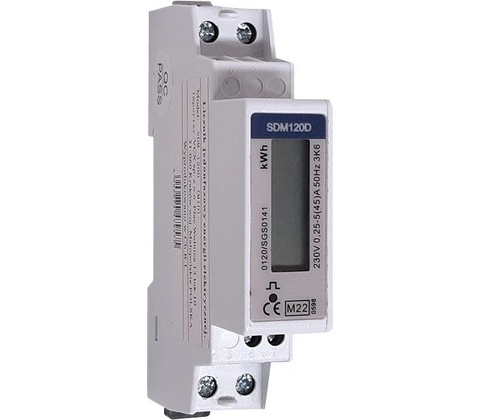

VCX SDM120D

Elektroměr 1F na DIN lištu digitální VCX EASTRON SDM120D, MID

Jednofázový, jednosazbový podružný elektroměr pro montáž na DIN lištu.

Elektroměr SDM120D (MID) slouží k indikaci spotřebované elektrické energie jednofázového střídavého proudu s přesností ve třídě 1/B.

Elektroměr je v souladu se směrnicí EU 2004/22/EC s názvem MID - Measuring Instrument Directive z 31. března 2004.

Zařízení měří množství činné energie (kWh) pomocí pulzního výstupu

MID směrnice

Přístroje schválené podle směrnice pro měřicí přístroje (MID - Measuring Instrument Directive) usnadňují bezproblémové rozdělení nákladů.

Elektroměry mající schválení MID jsou výhodné tím, že jimi naměřené hodnoty jsou certifikované, s ověřenou měřicí přesností. To je důležité v případě, že vzniknou neshody na téma spravedlivé rozdělení nákladů na energie.

Elektroměry usnadňují rozdělení nákladů za odběr mezi různé nájemce, např. obchody a butiky v nákupních galeriích, firmách s bloky kanceláří nebo mezi různé aerolinky a funkce (např. manipulace se zavazadly) na letištích.

Skutečnost, že řada těchto komerčních provozů není zpočátku navržena na podružná měření, neznamená žádný problém. Elektroměry je možno elegantně zařadit do instalace všude tam, kde je to třeba.

Podružné měření

V nájemních domech musí být podružné měření vázáno na celkovou spotřebu, kterou naměří centrální fakturační elektroměr. Majitel takového nájemního domu, penzionu, bytové družstvo a podobný subjekt pak vystupuje jako jediný abonent odběru, který musí následně rozdělit celkové náklady na jednotlivé nájemce, podle jejich skutečné spotřeby. Skutečná spotřeba těchto nájemců se dá snadno měřit jednoduchým elektroměrem, instalovaným na lištu DIN v každém jednotlivém bytě.

Jednoduchá instalace elektroměrů do standardních skříní

Elektroměry pro montáž na lištu DIN se často používají pro rozdělení nákladů za spotřebovanou elektrickou energii na jednotlivé byty. Jejich instalace je jednoduchá. Díky malým rozměrům je možno elektroměry instalovat do standardních skříní DIN.

Elektroměry nevyžadují žádné speciální pouzdro ani žádnou přestavbu. Jimi naměřené hodnoty jsou obvykle shromážděny ve formě pulzů nebo sériových odečtů, přenášených průběžně do centrální jednotky (která shromažďuje i další data). Nejjednodušší způsob odečtu je manuální odečet elektroměrů.

Provozní parametry

• třída přesnosti 1
• mezinárodní norma IEC 62053-21/EN, EN50470-1/3
• provozní teplota: -20°C / + 55°C
• skladovací teplota: -40°C +/- 70°C
• referenční teplota: +23 °C +/- 2 °C
• vlhkost během provozu: ≤90 %
• vlhkost během skladování ≤95%
• doba spuštění: 3 sekundy
• ochrana proti vniknutí vody a prachu: IP51
• mechanické prostředí: M1
• stupeň ochrany: II

Technické parametry

• jmenovité napětí: 230V
• provozní napětí: 176/276 V
• napěťová odolnost: AC 4kV-1m
• odolnost proti přepětí: 6kV1,2µS
• proud: 5A
• maximální jmenovitý proud: 45 A
• rozběhový proud: 0,4 % lb
• odolnost proti přetížení: 30 Imax - 0,01s
• provozní frekvence: 50 Hz
• spotřeba energie: 50/60Hz
• pulzní výstup: Max2W/10VA
• zobrazení: 1000imp/kWh
• analogový displej: LCD
• maximální odečet: 99999,9 kWh

Rozměry

• Výška: 119 mm
• Šířka: 17,5 mm
• Hloubka: 62 mm
• Hmotnost: 0,1 kg

UPOZORNĚNÍ

Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
