VCX DDS238

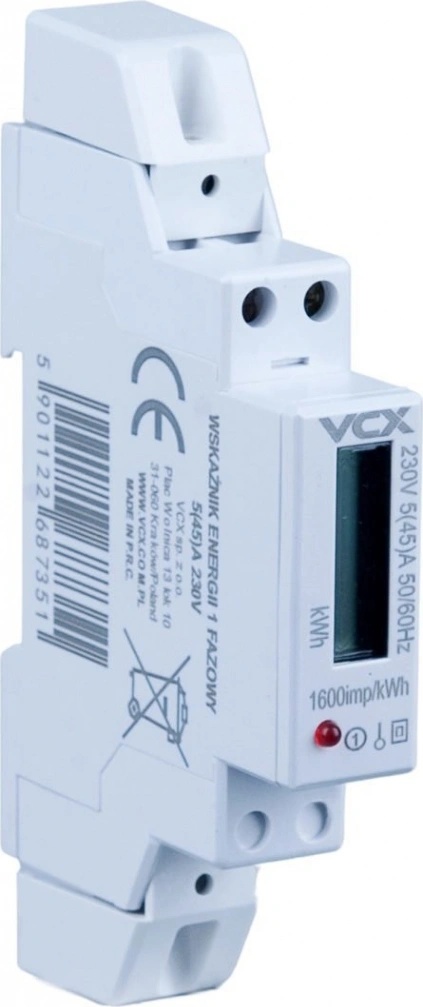

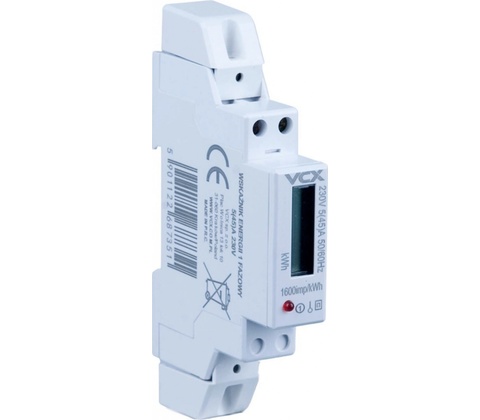

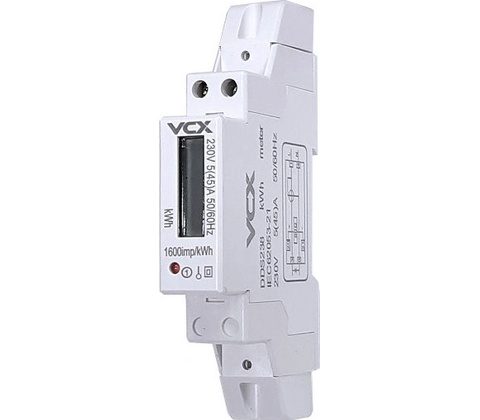

Jednofázový digitální elektroměr VCX DDS238 – přesné měření spotřeby energie

Jednofázový podružný elektroměr s LCD displejem pro orientační měření spotřeby elektrické energie (kWh) v domácnostech, chatách nebo kempích. Montáž na DIN lištu 35 mm, přímé měření bez MID certifikace – ideální pro sledování spotřeby spotřebičů nebo skupin. Měří spotřebu energie v síti 230V AC s frekvencí 50/60 Hz a maximálním proudem 45 A.

Hlavní vlastnosti

LCD displej 5+1 číslic (rozsah 00000,1 – 99999,9 kWh), uchování dat až 10 let při výpadku napájení.

Indikační LED pro fázi, přesnost třída 1.0 (od 0,25 A do 45 A).

Nízká spotřeba: 2 W / 5 VA, stupeň krytí IP20.

Vnitrostátní schválení – ne pro fakturační měření.

LCD displej pro snadné odečítání hodnot

Zařízení je vybaveno přehledným LCD displejem s šestimístným zobrazením (5+1 číslice), což umožňuje snadnou kontrolu spotřebované elektrické energie. Díky funkci paměti pro uchování údajů i při výpadku napájení máte jistotu, že naměřené hodnoty zůstanou zachovány.

Snadná montáž na DIN lištu

Elektroměr je navržen pro rychlou a bezpečnou instalaci na standardní DIN lištu (šířka 35 mm), což umožňuje snadné začlenění do elektrických rozvodných skříní.

Nízká vlastní spotřeba

Díky minimální spotřebě energie (2W / 5VA) elektroměr nezatěžuje elektrickou síť a zajišťuje efektivní provoz s dlouhou životností.

Použití DDS238

Perfektní pro domácí monitoring (chata, garáž, serverovna), ne pro oficiální fakturaci. Doporučujeme pro zákazníky hledající cenově dostupné řešení pro kontrolu spotřeby.

Bezpečnost a dodržení norem

Zařízení splňuje veškeré bezpečnostní normy pro měření elektrické energie a je vhodné pro použití v souladu s místními i mezinárodními předpisy.

Technické specifikace

• Typ měřiče: elektronický digitální
• Jmenovitý proud (In): 5 A
• Maximální proud (Imax): 45 A
• Jmenovité napětí (Un): 230V AC
• Frekvence: 50/60 Hz
• Přesnost měření: třída 1
• Zobrazení spotřeby: LCD displej 5+1 číslic
• Montáž: DIN lišta 35 mm
• Vlastní spotřeba: 2W / 5VA
• Funkce uchování dat: ano (zachování hodnot při výpadku napájení)
• Provozní teplota: -20 až +55 °C
• Relativní vlhkost: ≤ 85 %
• Použití: vnitřní
• Rozměry (Š x V x H): 18 x 117 x 65 mm

Důležité bezpečnostní pokyny

Instalaci a údržbu smí provádět pouze kvalifikovaná osoba s odpovídajícím oprávněním.

Před zahájením instalace je nutné odpojit napájení.

Elektroměr nesmí být vystaven extrémním teplotám, vysoké vlhkosti nebo agresivním plynům.

FAQ - časté otázky zákazníků

Má tento elektroměr podsvícený LCD displej?

Ne, displej je standardní LCD bez podsvícení – čitelný za dobrého osvětlení.

Je vhodný pro fakturační měření?

Ne, postrádá MID certifikaci (2014/32/EU). Pouze pro podružné/orientační měření spotřeby, ne pro fakturaci dodavatelům nebo nájemníkům.

Jak se resetuje nebo nuluje?

Reset není možný – data se uchovávají v EEPROM paměti až 10 let.?

Jaká je přesnost a rozsah měření?

Třída přesnosti 1.0 (IEC 62053-21), měří 0,25–45 A přímo, rozsah 0–99999,9 kWh. Indikační LED pro fázi.

Jak se montuje a připojuje?

Na DIN lištu 35 mm (1 modul, 18 mm šířka). Připojení: L1 (fáze), N (nulák). Žádné napájení zvenčí – napájeno z měřeného obvodu.?

Je voděodolný nebo pro venkovní použití?

Ne, IP20 – pouze pro vnitřní suché prostory (rozváděč). Pro venkovní montáž použijte kryt IP65.
