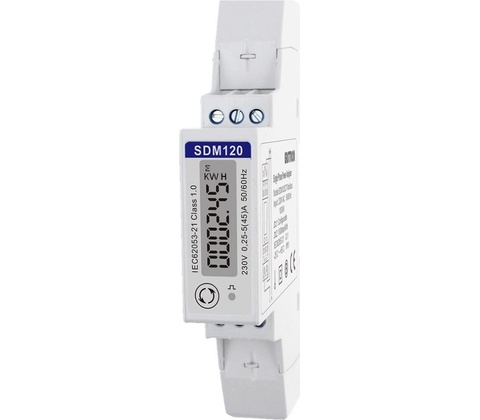

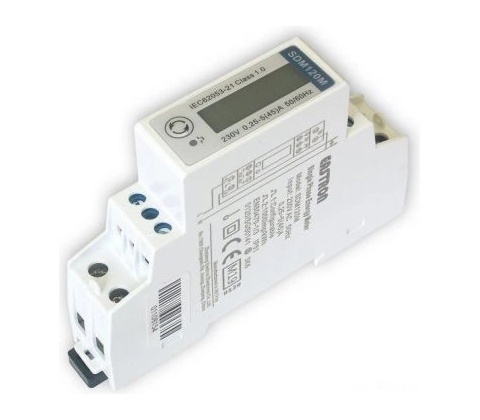

Tinycontrol SDM120M
Jednofázový elektroměr SDM120M Modbus s RS-485 rozhraním a podsvíceným LCD displejem, který zobrazuje důležité informace. nově podporován přímo na sériovém rozhraní (UART) LAN ovladače od firmwaru 1.51 měří 14 parametrů a umožňuje měření ve zpětném směru, což je vhodné pro GridFree a jiné fotovoltaické systémy. komunikace přes UART-RS485 převodník (viz. schéma zapojení) piny RE a DE spojte dohromady s PIN8 na konektoru IDC1 piny 6 (A) a 7 (B) slouží pro připojení k elektroměru SDM120M na svorky 9 (B) a 10 (A) montáž na DIN lištu
Schéma zapojení:
ZÁKLADNÍ SPECIFIKACE
- Jmenovité napětí: AC 230 V
- Pracovní rozsah napětí: AC 176-276 V
- Frekvence: 50/60 Hz
- Proud (Ib): 5 A
- Max. proud (Imax): 45 A
- Min. proud (Imin): 0,25 A
Příklad zapojení:
Data z elektroměru:
