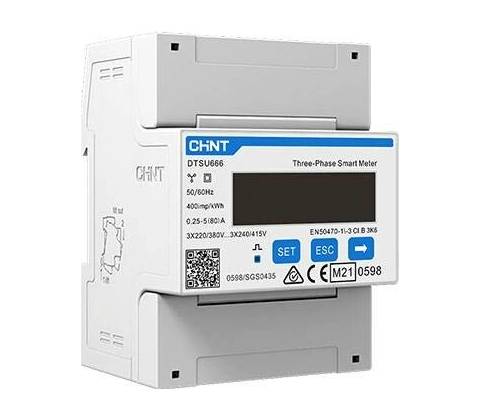

Solax DTSU666-D

CHINT DTSU666-D pro SolaX

Třífázový statický elektroměr určený pro spolupráci se střídači SolaX. Zajišťuje přesné měření odběru a dodávek elektřiny v reálném čase, což je klíčové pro správné fungování energetického managementu a řízení přetoků. -

Přímé měření do 80 A -

Kompatibilita se střídači SolaX -

Montáž na standardní DIN lištu

Přehled o energetických tocích

Elektroměr slouží k měření importu, exportu a celkové spotřeby v třífázových soustavách. Díky rychlé komunikaci přes sběrnici RS485 předává střídači aktuální data potřebná pro optimalizaci chodu fotovoltaické elektrárny a minimalizaci přetoků do sítě.

Hlavní výhody

Přímé měření

Zvládá zátěž až do 80 A bez nutnosti použití externích měřicích transformátorů proudu (CT).

Přesná data

Sleduje napětí, proud, činný i jalový výkon a poskytuje střídači detailní přehled o stavu sítě.

Snadná instalace

Kompaktní provedení určené pro montáž na DIN lištu v rozvaděči.

Technické vlastnosti

Komunikační rozhraní RS485Propojení se střídačem probíhá spolehlivě přes RS485 port, což zajišťuje stabilní přenos naměřených hodnot bez zpoždění.

Přehledný LCD displejDisplej na zařízení umožňuje rychlou vizuální kontrolu základních veličin, stavu fází a provozních parametrů přímo na místě.

Parametry

Parametr

Hodnota

Výrobce

SolaX Power

Název produktu výrobce

DTSU666-D

Typ AC měření přímé

Celkový počet napájených fází 3

Max. celkový vstupní proud 80 A

Typ montáže na DIN lištu

Záruka na produkt 2 roky

Poskytovatel záruky

SolaX Power

Délka 126 mm

Šířka 89 mm

Výška 66 mm

Hmotnost 0,71 kg

Kde se produkt používá

Měření spotřeby a výroby

Zařízení se osazuje do hlavního rozvaděče, kde nepřetržitě měří veškerou energii směřující do domu nebo odtékající do distribuční sítě.

Řízení přetoků

Slouží jako zpětná vazba pro střídač SolaX, který díky tomu dokáže efektivně regulovat výkon FVE podle aktuální spotřeby objektu.

S čím je kompatibilní - Střídače SolaX Elektroměr je speciálně navržen pro komunikaci s třífázovými střídači značky SolaX Power.

Časté dotazy

Je nutné pro tento elektroměr použít proudové transformátory (CT)?

Ne, tento model (DTSU666-D) je určen pro přímé měření do 80 A, takže se zapojuje přímo do vodičů bez potřeby externích CT.

Jakým způsobem elektroměr komunikuje se střídačem?

Komunikace probíhá prostřednictvím kabelového rozhraní RS485, které se zapojuje do příslušných svorek na elektroměru a střídači.

Lze tento elektroměr použít i s jinou značkou střídače než SolaX?

Elektroměr je primárně určen a softwarově odladěn pro použití se střídači SolaX Power.

Instalaci a zapojení elektroměru do elektrické soustavy smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací v souladu s platnými normami a předpisy. Před zahájením prací je nutné bezpodmínečně odpojit veškeré napájení.

Shrnutí

Třífázový elektroměr CHINT DTSU666-D představuje spolehlivý prvek pro měření energie v solárních instalacích se střídači SolaX. Díky přímému měření do 80 A, kompaktním rozměrům na DIN lištu a rychlé komunikaci RS485 zaručuje přesný přehled o chodu domácnosti i fotovoltaiky.
