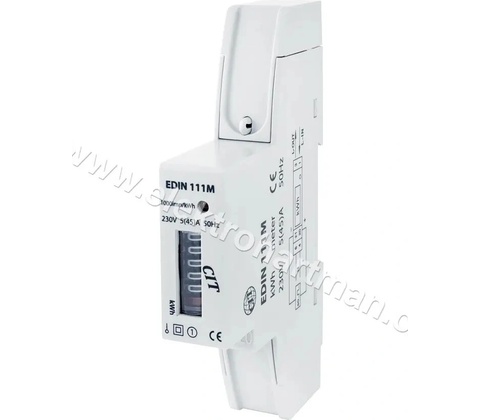

Edin 111M

Elektroměr EDIN 111M

Jednofázový, jednotarifní elektroměr s LCD displejem, IP 20

Přímé měření 5-45 A

Třída přesnosti 1

Mechanický číselník

SO impulsní výstup

Montáž na DIN lištu

Šířka 18mm (1 modul)

Technické parametry:

• Jmenovité napětí: 230 V, +/- 30%
• Proudový rozsah: 5 (45) A

Třída přesnosti 1

Frekvence 50 Hz

Zkušební výstup LED - 1000 imp./kWh

Zobrazení na displeji 5+1 (99999,9 kWh)

Vnitřní spotřeba ≤ 0.4W; ≤ 8VA

Náběhový proud 0,4% Ib

Impulsní výstup - konstanta výstupu 1000 imp./kWh

Napětí: 12-27 V DC

Proud 27mA

Max. délka vodiče 20 m

Šířka pulsu 90 ms

Svorky číslo 20 (+), 21 (-)

Max. hodnoty

Napětí 60 V DC

Proud 50 mA

• Max. průměr vodiče: 6 mm2
• Utahovací moment: 2-5 Nm
• Max relativní vlhkost: průměrná 75% (krátkodobá max. 95%)

Rozsah teplot vnitřního prostřední - okolní teplota -20°C až + 70°C

Výběr jističe a vodiče

• pro jistič 10 A spínací, char. B, min. průřez CU vodiče 1,5 mm2
• pro jistič 16 A spínací, char. B, min. průřez CU vodiče 2,5 mm2
